המגבלה של השעיית נקודות- בודדות

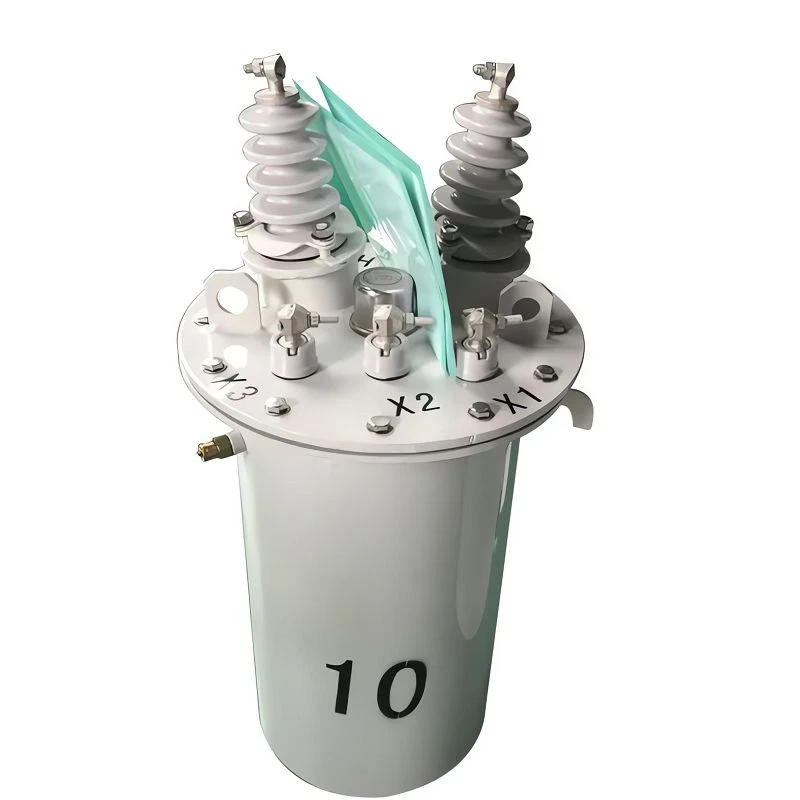

המוט 100 KVA-שנאי מותקןמייצג את השכבה העליונה של קיבולת הפצה תקורה. יחידה זו היא בדרך כלל הגודל המקסימלי שצוותי השירות יתחברו על עמוד שירות סטנדרטי לפני המעבר ליחידות-רכבות על פלטפורמה או יחידות-מותקניות.

התקנת החובה הכבדה הזו-שנאי עמוד חשמלדורש תשומת לב קפדנית למכניקה מבנית. בשל המסה המשמעותית שלו (לעיתים קרובות עולה על 500 ק"ג), הוא מטיל מומנט כיפוף מסיבי על העץ. כתוצאה מכך, תקני שירות לרוב מחייבים להתקין יחידה זו רק עלמוטות עץ Class 2 או Class 1(קוטר עבה יותר), תוך שימוש מחוזקלוחות מתאם מסוג Bכדי להפיץ את כוח הגזירה האנכי ולמנוע מברגי ההרכבה להיקרע דרך סיבי העץ.

אסטרטגיית תצורה: יחיד מול תלת פאזי

ברמת 100 kVA, גורם הצורה תלוי במידה רבה בדרישת הפאזה.

חד-שלבי (מגורים/כפריים):משמש כמיכל גלילי יחיד מאסיבי להפעלת מתחמים רב-משפחתיים גדולים או טווחי חלוקת מתח- ארוכים.
תלת-שלבי (תעשייתי/מסחרי):זהו "נקודה מתוקה" מעולה עבור המשולביםשנאי קוטב תלת פאזי. במקום לתלות שלוש יחידות נפרדות של 33 kVA (מה שמבלבל את המוט ונראה לא יפה), אנו מציעיםטריפלקסאוֹט-טנקלְעַצֵב. זה מכיל שלושה מכלולי סלילים-בכלי יחיד ומוארך.
היתרון:עיצוב משולב זה מרכז את מרכז הכובד קרוב יותר לציר הקוטב בהשוואה לבנק של 3-יחידות, ומפחית באופן משמעותי את מומנט ההתהפכות במבנה הזרוע הצולבת.

טכנולוגיה מתפתלת: רצועת אלומיניום (יריעה) מתח נמוך

טיפול בכוחות הקצר-של יחידת 100 kVA דורש גיאומטריה פנימית חזקה. סלילה תיל אינה מספיקה לרוב בקנה מידה זה בגלל זרמי השבר הגבוהים.

במקום זאת, סלילי המתח הנמוך- של יחידה זו מפותלים בדרך כלל באמצעותרצועת אלומיניום או נחושת ברוחב- מלא.

חוזק צירי:על ידי שימוש ביריעת מוליכה המשתרעת על כל רוחב הסליל, אנו מבטלים את הזווית הסלילית של הסיבובים. זה מנטרל למעשה את הכוחות המכניים הציריים במהלך תקלת רשת, ומבטיח שהסליל לא יתקלף או יעוות תחת לחץ.

גיליון נתונים טכניים

פרמטר טכני	נתוני מפרט
כוח מדורג	100 קילוואט
תצורת שלב	חד-פאזי (עגול) או 3-פאזי (T-Tank)
מתח ראשי	11kV / 13.2kV / 22kV / 33kV
מתח משני	120/240V (1-Ph) או 208Y/120V (3-Ph)
סוג מתפתל	רצועת LV / פיתול נייר כסף
הִתקָרְרוּת	ONAN עם לוחות רדיאטור חיצוניים
הַרכָּבָה	סוג B (מתאם כבד)
משקל כולל	כ. 480 - 580 ק"ג
תֶקֶן	ANSI C57.12.20 / IEC 60076

הקשר יישום טיפוסי

אפס-כוח תעשייתי:אידיאלי עבור מפעלים קטנים או מכונות עם שטח מוגבל. התקנת יחידה זו מעליו מבטלת את הצורך בבניית משטח בטון או גדר בטיחות במגרש החניה.
מבנים מעורבים-:משרת מבנים עירוניים ספציפיים ("תרחישים של רחוב ראשי") שבהם בניין יחיד מכיל חנויות קמעונאיות בקומת הקרקע ודירות מעל, הדורשים מקור כוח מאוחד-כבד.
התקשות רשת:החלפת גדות של שנאים קטנים יותר ומבולגנים ביחידה אחת של 100 קילוואט. זה מפשט את האסתטיקה העליון של המוט- ומפחית את "פרופיל טעינת הרוח" במהלך סערות, מה שהופך את הקו לגמיש יותר.
