תחנות משנה מוכנות וחבילות
תחנת משנה קומפקטית היא יחידת חלוקת מתח בינונית- ונמוכה- המשלבת מתג מתח בינוני-, שנאי ולוח הפצה במתח נמוך- בתוך מארז יחיד. הוא מספק חלוקת חשמל בטוחה, אמינה וחלל- יעילה עבור פרויקטי תשתית תעשייתיים, מסחריים, מגורים וציבוריים.
כאחת מיצרניות תחנות המשנה הטרומיות והחבילות המובילות, CHBEB מתאימה תחנות משנה לתקנים אזוריים, מפרטי פרויקט ודרישות EPC. תואם לANSI/IEEE, IEC 62271-202, וGOSTבסטנדרטים, פתרונות מפתח אלה מספקים חלוקת חשמל אמינה בסביבות קיצוניות מ-45 מעלות עד +55 מעלות.
תצורות שירות סטנדרטיות עבור שווקי מפתח
תחנות החשמל המוכנות שלנו מתוכננות לעמוד בתקנים אזוריים
ודרישות תפעוליות בשווקים מרכזיים.
• עיצוב חזית-מת לבטיחות משופרת
• תאימות לרשת של 60Hz (רכיבי UL-זמינים לפי בקשה)
• זמינות תצורות הזנה-ללולאה ורדיאלית-
• מארזים מבודדים GRP או כפול-שכבת זמינים
• עיצוב עמיד ב-חול עם הגנת IP55/IP65
• הורדת ירידה אופטימלית לפעולת-טמפרטורת סביבה גבוהה
• מארזי פלדה מחוזקים לפעולה עד -45 מעלות
• מובנות-במערכות נגד-עיבוי וחימום
• תוכנן לדרישות רשת אזוריות של 6 קילו וולט / 10 קילו וולט
פתרונות תשתיות תעשייתיות בהתאמה אישית
אנו מספקים פתרונות סוהר מודולריים שהונדסו עבור יישומים תעשייתיים מיוחדים ותובעניים.

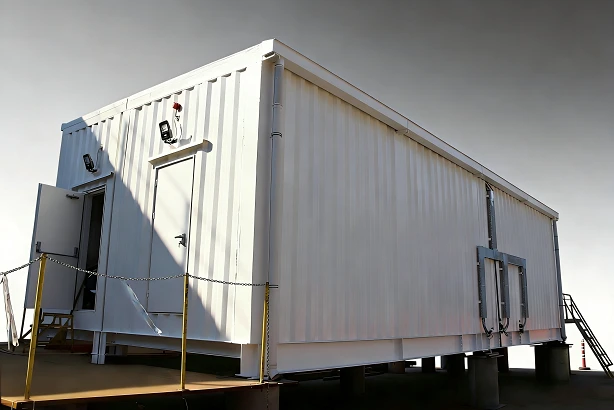

בתי החשמל המודולריים שלנו משלבים מערכות כוח, בקרה והגנה עבור כרייה, נפט וגז ופלטפורמות ימיות.
• הלך-בעיצוב מודולרי לאינטגרציה תעשייתית-בקנה מידה גדול.
• מובנות-במערכות HVAC וכיבוי אש עבור אלקטרוניקה רגישה.
• נבדק מראש-חוטי ומראש-כיחידה אחת כדי למזער את העבודה באתר.
תחנות משנה מותקנות- מיועדות ליישומים תובעניים, כולל שדות נפט מפצלים, פעולות כרייה ניידות ואתרים תעשייתיים זמניים.
• בסיס פלדה מחוזק-כבד (Skid) לגרירה או להרמת מנוף.
• תוכנן להעברה תכופה בשמן פצלים ובמכרות פתוחים-.
• מארז מוקשח לעמידה ברטט מכאני קיצוני.
אנו מספקים תחנות משנה מותאמות אישית, מכולות וניידות עבור יישומים כגון כריית מטבעות קריפטוגרפיים, מרכזי נתונים וכוח חירום.
• נבנה בתוך מיכלי ISO סטנדרטיים של 20ft/40ft להובלה קלה באוקיינוס.
• חבר-ו-הפעל פריסה מהירה עבור מרכזי נתונים וחוות קריפטו.
• ניהול תרמי-גבוה מותאם אישית עבור עומס גבוה- מתמשך.
עיצוב שלושה-תאים עבור תחנות משנה מוכנות
תחנת המשנה הקומפקטית שלנו כוללת מבנה של שלושה-תאים. מעבר להרכבה פשוטה, הוא מתמקד באופטימלי
ניצול שטח, בטיחות הבזק- בקשת ויציבות תרמית בהתאם ל-IEC 62271-202.
תא מתח גבוה (HV) - בקרה חכמה
ציוד ליבה
הוא מצויד ביחידות ראשיות של טבעת מבודדת גז (GIS) או מבודדת אוויר (AIS) (RMU).
בטיחות ראשונה
הוא כולל סיווג קשת פנימי מיוחד (IAC) ומערכות נעילה מכניות למניעת הפעלה שגויה.
אמינות ואוטומציה
תוכנן לאמינות מקסימלית בתחנות משנה משניות קומפקטיות (CSS), התומך בזיהוי תקלות אוטומטי.
תא שנאי - יעילות תרמית
תְאִימוּת
תא זה נועד בדיוק-כדי לאכלס שנאים-מילוי נוזלים (מינרלי או אסטר) או שרף יצוק -.
ניהול תרמי
רפפות אוורור ומערכות קירור אוויר מאולצות-אופציונליות מותאמות למניעת הורדה בטמפרטורות- סביבה גבוהות.
הֲגָנָה
בלימת נפט משולבת (bunding) מספקת בטיחות סביבתית בתחנות משנה קומפקטיות.
תא מתח נמוך (LV) - חלוקה מדויקת
רבגוניות
תא זה יכול להיות מותאם אישית עם לוחות חלוקה ראשיים (MDB), מתגי העברה אוטומטיים (ATS) ויחידות תיקון מקדם הספק.
מוֹדִיעִין
אינטגרציה-מוכנה של SCADA מאפשרת מדידה חכמה וממסרי הגנה (שניידר/ABB/LS) לניטור מרחוק.
גְמִישׁוּת
עיצובי פס מודולריים מאפשרים הרחבה עתידית קלה של מזינים יוצאים.
מבנה מתחם חזק
המארז נועד להגן על תחנת המשנה שלך מפני תעשייה וחוץ
תנאים תוך הבטחת-אמינות ובטיחות לטווח ארוך.

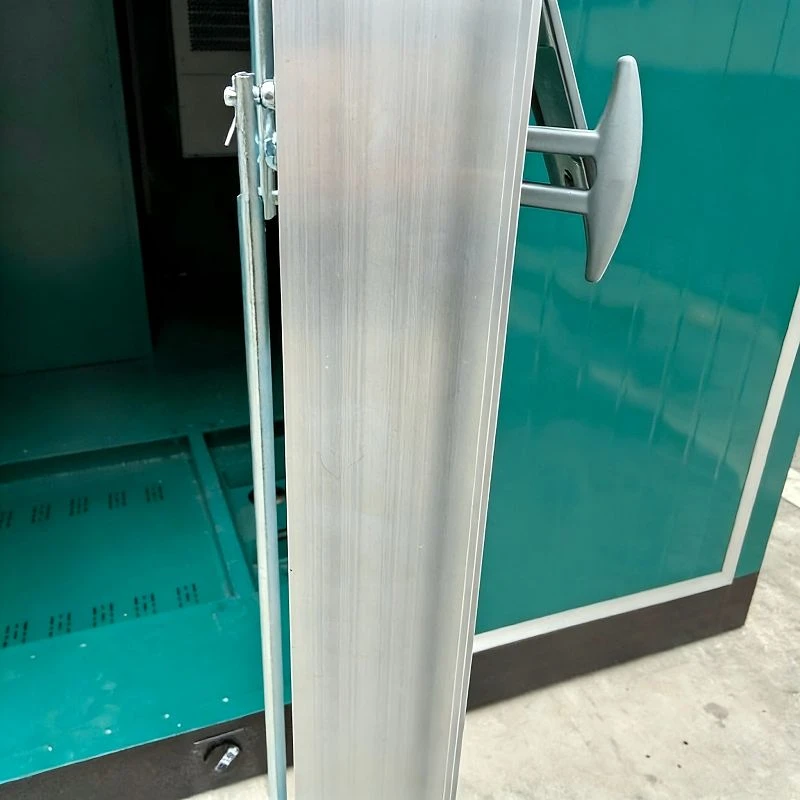

עובי וחוזק פלדה
המתחם נבנה עם מינימום של 2.0 מ"מ מפלדה מגולוונת חמה-, ומספק חוזק מבני יוצא דופן ועמידות בפני פגיעות.
הגנה נגד-קורוזיה
ציפוי אבקה רב-שלבי מגן על המתחם מפני קורוזיה, עם טיפול C5-M אופציונלי עבור סביבות חוף או לחות גבוהה.
גמישות חומרית
זמין בנירוסטה או GRC (בטון מזוין סיבי-זכוכית) כדי לשפר את עמידות האש, בידוד תרמי ועמידות סביבתית כללית.
CHBEB: שותף הייצור המהימן שלך עבור פרויקטי כוח EPC
אנו הופכים את העיצובים שלך למציאות עם הנדסה וייצור מדויקים, הגשה
כשותף אמין לפרויקטי חשמל מורכבים של EPC.
יישום מדויק של המפרטים שלך
אנו משמשים כזרוע הייצור עבור קבלני EPC, והופכים את ה-SLD והמפרטים שלך לתחנת משנה תואמת לרשת-תת חבילה.
• אפס-מדיניות חריגה:הקפדה על הגיון הגנה, יחסי CT/PT ודרישות כניסת כבלים.
• קרצוף טכני:שרטוטים שנבדקו כדי להבטיח זרם שבירה-קצר מדורג (Isc) ורמת בידוד בסיסית (BIL) מתקיימים בבנייה הסופית.
שילוב רכיבים מאושר
אנו משלבים מפסקים, ממסרי הגנה ורכיבים קריטיים אחרים לפי רשימת הספקים המאושרים שלך (AVL), ומבטיחים התאמה מלאה למפרטי הפרויקט ודרישות האמינות.
• מותגים גלובליים מהימנים:שניידר, ABB, סימנס, איטון - משולבים באופן מלא כדי לעמוד בסטנדרטים בינלאומיים.
• מותגים מקומיים עם ביצועים גבוהים{{0}:NARI, XUJI, Delixi Electric - אמין, עם זמני אספקה ועלות אופטימליים לביצוע מהיר ואיתן של פרויקט.
מומחיות ב-שנאי בית
השנאי - הלב של כל תחנת משנה קומפקטית - נבנה- בבית ליעילות ואמינות מקסימלית.
• מפעל-שליטה ישירה:ייצור ישיר מבטיח שה"לב" של הפרויקט שלך עומד בתקני היעילות הגבוהים ביותר ללא סימון מתווכים.
• התאמה אישית של EPC:ניתן להתאים את מידות השנאי וכיווני המסוף לאילוצי האתר או טביעות הרגל של המתחם.
EPC-תיעוד ותמיכה ממוקדים
עבור קבלני EPC, תיעוד יסודי הוא קריטי כמו החומרה עצמה.
• הגשת חבילות:שרטוטי GA מלאים, דיאגרמות חיווט וגיליונות נתונים טכניים מוכנים להגשה למשתמשי קצה-.
• רשימת סטיות טכניות (TDL):בעיות פוטנציאליות במכרזים מזוהות באופן יזום, ומספקות TDL ברור לניהול סיכוני הפרויקט ביעילות.
ייצור במפעל ובדיקות קבלה
מפעל תחנות המשנה הטרומיות שלנו מספק ייצור שנאים ישיר בהתאם לתקן IEC 62271-202
סטנדרטים, הבטחת תאימות מלאה ותפוקה- באיכות גבוהה עבור כל תחנת משנה.
כיצרן שנאים מקורי, אנו שולטים ישירות בנכס הליבה של תחנת המשנה, ומבטיחים התאמה מלאה ל-SLD של הפרויקט שלך.
אינטגרציה אנכית:כל הליפוף, ערימת הליבה וריתוך המיכלים מתבצעים-בבית, מה שמאפשר שליטה מדויקת על אי-עומס ואובדן עומס.
איכות מעקב:כל שנאי מקבל מספר סידורי ייחודי למעקב מלא במחזור החיים, ממפעל לאתר הפרויקט.
כל יחידה עוברת בדיקות שגרתיות מלאות של היצרן לפי IEC 62271-202 כדי להבטיח אמינות הכנס-והפעל באתר.
• אימות דיאלקטרי:בדיקות עמידה בתדר-הספק מאשרות את שלמות הבידוד ובטיחות המפעיל.
• אמינות מכנית:5-10 מחזורים ידניים וחשמליים בכל מתקני ה-HV/LV והמנעולים מבטיחים אפס כשלים מכניים.
• מדידות מעגל:יחסי שנאי, התנגדות DC ובדיקות חיווט משניות מקיפות מאמתות את שלמות המעגל המלאה.
קבלת -ידידותית למפעל עם תיעוד הגשה מלא עבור EPC ואישור-משתמש הקצה.
• ב-אתר FAT ברוכים הבאים:נציגי EPC או פקחי צד שלישי- מאושרים (SGS, Intertek, BV וכו') מוזמנים לערוך בדיקות קבלה של המפעל במתקן שלנו.
• חבילת הגשה מלאה:כל משלוח כולל דוחות בדיקה שגרתיים ודוחות בדיקת סוגים רלוונטיים לתמיכה באישור הסופי ובמסירת הפרויקט.
יישומים בתעשייה
תחנות משנה קומפקטיות מהונדסות מספקות אמינות מוכחת בתעשיות מפתח. ממכרות נידחים במרכז אסיה ועד
חוות סולאריות במזרח התיכון, אנו מתאימים את הפתרונות שלנו כדי לעמוד בדרישות המגוונות של פרויקטי EPC.
אנרגיה מתחדשת (שמש ורוח)
שלב-תחנות משנה עם התנגדות הרמונית גבוהה, ממשקי LV מותאמים אישית כדי להתאים בצורה חלקה לדגמי המהפך שלך.
תעשייה וכרייה
יחידות כבדות-, כולל תחנות משנה KTP, המיועדות לאבק גבוה, לטמפרטורות קיצוניות (עד -45 מעלות) ולעומסי יתר תכופים.
תשתיות ציבוריות ושירותים
תחנות משנה בעלות-בטיחות ורעש נמוך-תואמות לתקני IEC או ANSI/IEEE, אידיאליות לרשתות עירוניות, אזורי מגורים ומרכזי נתונים קריטיים.
שאלות נפוצות טכניות עבור פרויקטים-בעלי ערך גבוה
ש: האם אתה יכול להתאים את העיצובים שלך לקודי רשת שירות מקומיים ספציפיים?
ת: כן. אנו מבצעים "קרצוף טכני" ב-SLD שלך כדי להבטיח תאימות מלאה לקודי הרשת המקומיים, כולל תקני ANSI/IEEE, IEC או GOST.
ש: איך מתמודדים עם קורוזיה בסביבות חוף-בעלות מליחות גבוהה?
ת: אנו מספקים ציפוי אבקה C5-M (בדרגה ימית) מעל 2.0 מ"מ+ פלדה מגולוונת חמה-, מה שמבטיח עמידות של למעלה מ-20 שנים באזורי מלח קשים.
ש: האם אתה מספק דוחות מלאים של בדיקת סוג לאישור הפרויקט?
ת: כן. כל יחידה מגיעה עם דוח בדיקה שגרתי, ואנו מספקים דוחות בדיקת סוגים מורשים כדי לסייע ל-EPC בהבטחת אישורי-משתמש קצה ושירות.
ש: האם אתה יכול לשלב רכיבי צד שלישי-שמפורטים ב-AVL שלנו?
ת: בהחלט. אנו מכבדים את רשימת הספקים המאושרים שלך (AVL) ויכולים לשלב בצורה חלקה רכיבים מ-ABB, שניידר, סימנס או מותגים מקומיים-איכותיים אחרים.
בקש את ההצעה הטכנית המותאמת אישית שלך
קבל פתרון טכני מבוקר-מפעל המותאם לפרויקט שלך. שלח את בקשתך ואנו נגיב תוך 24 שעות.
אנחנו אחד מיצרני וספקי תחנות המשנה הקומפקטיות המנוסות ביותר בסין מאז 1956, המתמחים באספקת מוצרים ושירות באיכות גבוהה ללקוחות גלובליים. אנו מברכים אותך בחום לתחנת משנה קומפקטית בהזמנה אישית מהמפעל שלנו.
מחזקים את העולם עם פתרונות שנאי פרימיום
כיצרנית שנאים סינית מובילה עם מומחיות של עשרות שנים, CHBEB משרתת בגאווה לקוחות ברחבי 17 מדינות. טביעת הרגל הגלובלית שלנו מתרחבת ללא הרף ככל שאנו:
- לספק פתרונות כוח מותאמים אישית עבור יותר מ-10 פרויקטים בינלאומיים
- תמכו ביותר מ-20 מפיצים מהימנים ברחבי העולם
- ייצר שנאי מתח נמוך- אמינים עם 60+ שנים של מצוינות טכנית
בואו להמריץ את פרויקט הכוח הבא שלכם עם דיוק סיני ואמינות גלובלית.
